Rury do gwintowania i spawania


Rury stalowe bezszwowe do gwintowania i do spawania produkowane są metodą walcowania na gorąco; półwyrobami są bloki odlewane metodą odlewania ciągłego. Rury gwintowane znajdują szerokie zastosowanie, głównie w budownictwie. Stosowane są do konstrukcji rozprowadzania i rozrządów wody, różnych cieczy, powietrza i gazów.

Limity dopuszczalnych wartości ciśnień i rodzaje transportowanych mediów określają stosowne przepisy, obowiązujące przy zasadach projektowania rozrządów, konstrukcji i rurociągów. Rury produkowane są ze stali węglowych i stopowych.

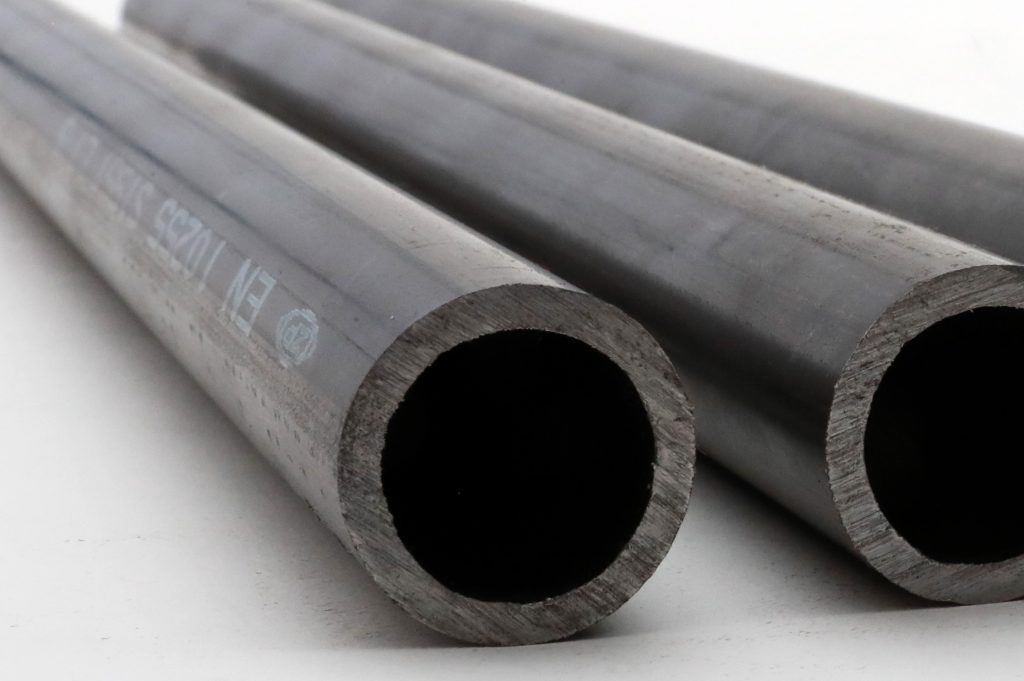

Rury do gwintowania i spawania

Wymiary rur do gwintowania i spawania

ŚREDNICA ZEWNĘTRZNA (D)26,9 – 114,3 mm
NORMY EUROPEJSKIEEN 10255, EN 10224
NORMY AMERYKAŃSKIEASTM, ASME A/SA 53
Rozmerová norma Wymiary (D x t) Tabela wymiarów
EN10224 (10220)10.2 x 0.5 – 139.7 x 16.0 mm
EN102559.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
BS13879.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24409.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24419.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24429.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
DIN24609.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
GOST32629.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
STN42 57109.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
ČSN42 57119.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
NF A49-1159.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
UNI63639.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
PN – H742209.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
UNI88639.8 x 2.0 – 113.1 x 5.40 mm [1/8 – 4 NPS] [6 – 100 DN]
ASTMA5310.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]
ASTMA79510.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]
ASMESA5310.3 x 1.24 – 114.3 x 13.49 mm [0.405 x 0.049 – 4.500 x 0.531 in] [1/8 – 4 NPS]

Stale na rury do gwintowania i spawania

EN 10224
EN 10255		L235, L275, L355
L195T
STN 42 025011 353
ASTM A 53
ASTM A 795		Grade A, Grade B.

Norma WTD Jakości stali (patrz karta wyrobu)
PN – H74220 / 84023
ČSN42 0250
DIN1629
EN10255
DIN2441
PN – H74220 / 84023
STN42 0250
DIN2440
GOST3262 / 1050
EN10255
STN42 0250
NF A49-115
BS1387
ČSN42 0250
UNI6363
DIN1629
UNI6363
DIN1629
UNI6363
UNI8863
ASMESA53/SA530
ASTMA53/A530
ASTMA795
ASTMA53/A530
ASTMA795
ASMESA53/SA530
EN10224
EN10224
EN10224

Długości rur do gwintowania i spawania

Typy długości dostarczanych rur:
• z produkcji
• z produkcji
• dokładne:

L = 2–6 m; 0+10 mm
L = 6–12 m; 0+15 mm
L > 12 m; 0+na drodze porozumienia

Próby rur

Rury podlegają próbom niespecyficznym.

Próby:
(a) nieprzepuszczalności (wartość ciśnienia 50 bar w ciągu 5 s albo według norm y EN 10246-1),
(b) kontrola wizualna,
(c) próba rozciągania,
(d) próba zginania,
(e) próba ściskania.

.

Ochrona powierzchni rur do gwintowania i spawania

Rury dostarczane są bez ochrony tymczasowej przed korozją.
Po uzgodnieniu można dostarczać rury o uzgodnionej ochronie antykorozyjnej.

Końce rur do gwintowania i spawania

Rury ze stępionymi krawędziami zakończeń albo zakończeniem przystosowanym do spawania.
Rury ze stępionymi krawędziami zakończeń albo zakończeniem przystosowanym do spawania.
Zakonczenia-rur-prostopadle-do-osi-podluznej-rury-i-bez-wiorow
Zakończenia rur prostopadle do osi podłużnej rury i bez wiórów.

Stępienie krawędzi można stosować dla:

Stępienie krawędzi
  • Rur o średnicy, D: 26,7 – 114,3 mm
  • Grubości ściany, t: 3,2 – 12,5 mm
  • Długości, L: 4 – 13 m
  • Kąta ścięcia, alfa: 30°+5°, 37,5°±2,5°
  • Szerokości ścięcia, c: 1,6 ± 0,8 mm

Pakowanie rur do gwintowania i spawania

Rury pakowane są w pakiety o masie od 1500 kg do 3500 kg.

Pakowanie typu STANDARD - wiązka ściągnięta taśmą stalową
Pakowanie typu STANDARD – wiązka ściągnięta taśmą stalową
Pakowanie typu STANDARD - wiązka ściągnięta taśmą stalową, pod która podłożono papier pakunkowy
Pakowanie typu STANDARD – wiązka ściągnięta taśmą stalową, pod która podłożono papier pakunkowy
Pakowanie typu STANDARD + (PLUS) - zapakowanie za pomocą taśm i do folii polietylenowej
Pakowanie typu STANDARD + (PLUS) – zapakowanie za pomocą taśm i do folii polietylenowej
Pakowanie typu PREMIUM A - zapakowanie do skrzyni drewnianej
Pakowanie typu PREMIUM A – zapakowanie do skrzyni drewnianej
Pakowanie typu PREMIUM B - zapakowanie do skrzyni drewnianej + zapakowanie wiązki rur do folii
Pakowanie typu PREMIUM B – zapakowanie do skrzyni drewnianej + zapakowanie wiązki rur do folii
Pakowanie typu PREMIUM C - zapakowanie do opakowania z tworzywa sztucznego lub folii
Pakowanie typu PREMIUM C – zapakowanie do opakowania z tworzywa sztucznego lub folii
Pakowanie typu PREMIUM D - zapakowanie do folii + odessanie powietrza
Pakowanie typu PREMIUM D – zapakowanie do folii + odessanie powietrza

Oznakowanie rur do gwintowania i spawania

Rury oznaczane są znakiem producenta i symbolem typoszeregu albo oznaczeniem kolorowym:
typoszereg środkowy – na niebiesko
typoszereg ciężki – na czerwono

Pakiety rur są oznaczane tabliczkami znamionowymi z uzgodnionymi danymi.

Oznaczenie za pomocą tabliczki
Oznaczenie za pomocą tabliczki
Oznakowanie poprzez wybicie danych
Oznakowanie poprzez wybicie danych
Oznakowanie poprzez naniesienie danych na powierzchnię
Oznakowanie poprzez naniesienie danych na powierzchnię
Znakowanie laserowe
Znakowanie laserowe

Atesty rur


Atesty są realizowane zgodnie ze stosownymi normami WTD:

EN 102042.1, 2.2
DIN 50049
STN/ČSN 42 0250
2.1, 2.2


Prostoliniowości rur

Rury mają być wizualnie prostoliniowe.


Stan powierzchni rur


Rury dostarczane są po walcowaniu na gorąco.
Jedynie rury od DN 6 do DN 10 lub o innych wymiarach dostarczane są po uzgodnieniu jako ciągnione na zimno i po formowaniu na drodze obróbki cieplnej.

Powierzchnia rur odpowiada sposobowi produkcji.
Po uzgodnieniu powierzchnia rur może być wyposażona w definitywną ochronę izolacyjną powierzchni (asfalt, taśma PE lub PE ekstrudowany według normy DIN 30670).
