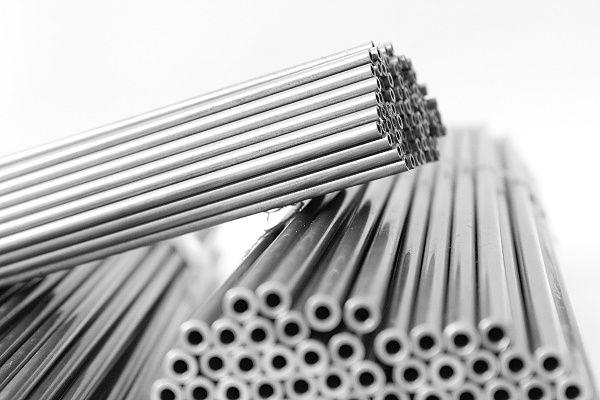

Rury standardowe precyzyjne

Rury standardowe precyzyjne produkowane są metodą ciągnięcia na zimno. Rury standardowe precyzyjne stosowane są praktycznie we wszystkich dziedzinach przemysłu maszynowego. Rury można dostarczać jako rury dzielone lub rury gięte. Rury dzielone przeznaczone są w szczególności dla producentów komponentów samochodowych.

Rury precyzyjne dla przemysłu samochodowego stosowane są do produkcji, dla przykładu: systemów sterowania, wałów Cardana, resorów i sprężyn powietrznych, rozrządów cieczy, wałków do krzywek, elementów podwozi, półosi napędowych, komponentów konstrukcyjnych podwozi i osi, komponentów sterowania, konstrukcji siedzeń, wsporników deski rozdzielczej.

Proszę o przesłanie oferty

Wymiary rur precyzyjnych

ŚREDNICA ZEWNĘTRZNA (D)	4,0 – 125,0 mm

GRUBOŚĆ ŚCIANY (t)	0,5 – 12,5 mm

NORMY EUROPEJSKIE	PN-H 74240, PN-H 74220, EN 10305-1, DIN 2391, BS 6323/4, NF A 49-310, NF A 49-312, UNI 7945, STN/ČSN 42 6711, STN/ČSN 42 6712.

NORMY ROSYJSKIE	GOST 8734, 9567, 12132

NORMY AMERYKAŃSKIE	ASTM A450 a A519

JAPONSKÉ NORMY	JIS G3445

Rury stalowe bezszwowe precyzyjne – rury do standardowego użytku

Rozmerová	norma	Wymiary (D x t)
EN	10305-1	4.0 x 0.5 – 120.0 x 12.5 mm
GOST	12132	4.0 x 0.5 – 120.0 x 10.0 mm
DIN	2391-1	4.0 x 0.5 – 120.0 x 12.5 mm
ČSN	42 6711	4.0 x 0.5 – 120.0 x 12.5 mm
ČSN	42 6712	4.0 x 0.5 – 120.0 x 12.5 mm
NF A	49-310	4.0 x 0.5 – 120.0 x 12.5 mm
NF A	49-312	4.0 x 0.5 – 120.0 x 12.5 mm
BS	6323-4	4.0 x 0.5 – 120.0 x 12.5 mm
PN – H	74240	4.0 x 0.5 – 120.0 x 12.5 mm
UNI	7945	4.0 x 0.5 – 120.0 x 12.5 mm
GOST	8734	4.0 x 0.5 – 120.0 x 10.0 mm
GOST	9567	4.0 x 0.5 – 120.0 x 10.0 mm
ASTM	A519	6.35 x 0.51 – 120.65 x 9.53 mm [0.250 x 0.020 – 4.750 x 0.375 in] [25 – 3/8 GA]
JIS	G3445	15.9 x 1.2 – 114.3 x 9.5 mm

Stale na rury precyzyjne standardowe

EN 10305-1	E215, E235, E255, E355, 26Mn5, C35E, C45E, 25CrMo4, 42CrMo4.
STN 42 0260	11 353, 11 453, 11 503, 11 550, 11 650, 12 040, 12 050, 12 060.
ASTM 519, SAE1-2	1008, 1010, 1012, 1015, 1016, 1017, 1018, 1019, 1020, 1021, 1022, 1025, 1026, 1030, 1035, 1040, 1045, 1050, 1518, 4130, 4140, 4142, 8617.
DIN 239	St35, St45, St52.

Rury stalowe bezszwowe precyzyjne – rury do standardowego użytku

Norma	WTD	Jakości stali (patrz karta wyrobu)
GOST	8733 / 1050	10
GOST	12132 / 1050	20
GOST	8733 / 19281	09G2S
GOST	21729 / 1050	45
GOST	8733 / 1050	35
GOST	8733 / 1050	45
GOST	21729 / 4543	10G2
GOST	8733 / 4543	15ChM
GOST	12132 / 1050	45
GOST	12132 / 1050	35
GOST	8733 / 4543	10G2
GOST	8733 / 1050	20
GOST	12132 / 19281	09G2S
GOST	12132 / 1050	10
ASTM	A519	MT1020
ASTM	A519	1518
ASTM	A519	MT1010
ASTM	A519	1045
ASTM	A519	1524
ASTM	A519	1017
ASTM	A519	1010
ASTM	A519	MT1015
ASTM	A519	1008
ASTM	A519	1019
ASTM	A519	1015
ASTM	A519	1018
ASTM	A519	1020
ASTM	A519	1021
ASTM	A519	1012
ASTM	A519	1035
ASTM	A519	1030
ASTM	A519	MTX1015
ASTM	A519	1541
ASTM	A519	MTX1020
ASTM	A519	1050
ASTM	A519	1040
ASTM	A519	1022
ASTM	A519	1026
ASTM	A519	1025
ČSN	42 0260	11 453
ČSN	42 0260	12 060
STN	42 0260	11 650
STN	42 0260	11 453
ČSN	42 0260	12 050
ČSN	42 0260	11 550
ČSN	42 0260	11 353
STN	42 0260	12 040
ČSN	42 0260	11 650
ČSN	42 0260	11 353
ČSN	42 0260	11 523
ČSN	42 0260	11 503
STN	42 0260	11 523
STN	42 0260	11 503
ČSN	42 0260	12 050
ČSN	42 0260	11 650
STN	42 0260	11 550
ČSN	42 0260	12 060
ČSN	42 0260	12 040
STN	42 0260	11 353
ČSN	42 0260	11 453
STN	42 0260	12 060
ČSN	42 0260	12 040
STN	42 0260	12 050
STN	42 0260	11 503
STN	42 0260	11 523
STN	42 0260	11 550
BS	6323-1,4	CFS 5
DIN	2391-2	St 52
EN	10305-1	C45E
EN	10305-1	E235
EN	10305-1	C35E
EN	10305-1	E355
EN	10305-1	26Mo2
EN	10305-1	26Mn5
EN	10305-1	E255
EN	10305-1	E215
EN	10305-1	42CrMo4
EN	10305-1	E410 (20V1)
BS	6323-1,4	CFS 8
NF A	49-312	S450MG2
PN – H	74240 / 84019	20
STN	42 0260	12 060
PN – H	74240 / 84019	35
UNI	7945	Fe 360
NF A	49-310	TU 37-b
ČSN	42 0260	11 523
BS	6323-1,4	CFS 7
PN – H	74240 / 84023	R65
PN – H	74240 / 84018	18G2
EN	10305-1	25CrMo4
STN	42 0260	12 040
NF A	49-310	TU 52-b
PN – H	74240 / 84019	45
PN – H	74240 / 84023	R45
PN – H	74240 / 84023	R55
PN – H	74240 / 84019	10
UNI	7945	Fe 320
BS	6323-1,4	CFS 3
STN	42 0260	12 050
BS	6323-1,4	CFS 4
ČSN	42 0260	11 550
UNI	7945	Fe 280
STN	42 0260	11 650
STN	42 0260	11 453
PN – H	74240 / 84019	55
NF A	49-310	TU 20MV6
BS	6323-1,4	CFS 6
PN – H	74240 / 84023	R35
NF A	49-312	S470M
UNI	7945	Fe 410
UNI	7945	Fe 490
DIN	2391-2	St 45
PN – H	74240 / 84018	18G2A
STN	42 0260	11 353
ČSN	42 0260	11 503
DIN	2391-2	St 35
JIS	G3445	STKM19A
JIS	G3445	STKM12B
JIS	G3445	STKM13A
JIS	G3445	STKM17C
JIS	G3445	STKM13C
JIS	G3445	STKM16A
JIS	G3445	STKM17A
JIS	G3445	STKM14A
JIS	G3445	STKM20A
JIS	G3445	STKM12A
JIS	G3445	STKM14B
JIS	G3445	STKM15C
JIS	G3445	STKM18B
JIS	G3445	STKM19C
JIS	G3445	STKM13B
JIS	G3445	STKM14C
JIS	G3445	STKM16C
JIS	G3445	STKM18C
JIS	G3445	STKM11A
JIS	G3445	STKM12C
JIS	G3445	STKM18A
JIS	G3445	STKM15A

Tolerancje rur precyzyjnych standardowych

Tolerancje rur precyzyjnych są zgodne ze stosownymi danymi podanymi w tabelach wymiarów według norm.
Wartość typowa średnicy zewnętrznej (OD) jest mniejsza niż 0,5% (OD) dla stanu bez obróbki cieplnej (+C i +LC według norm europejskich),
Wartości tolerancji rur obrabianych cieplnie są nawet dwukrotnie większe, w zależności od stosunku grubości ściany a średnicy rury (WT/OD).

Wartość tolerancji średnicy zewnętrznej (OD) zawiera też wartość odchyłki okrągłości.
Dla zamówienia według grubości ściany wartość tolerancji jest w wysokości 10% grubości ściany.
Mimośrodowość rury precyzyjnej uwzględniono w wartości tolerancji grubości ściany.

Železiarne Podbrezová a.s. oferują rury precyzyjne standardowe o zawężonych wartościach tolerancji, tzn. o wartościach tolerancji mniejszych od wartości znormalizowanych.
Zawężone wartości tolerancji podajemy w oddzielnej tabelce.

Grubości ścian rur precyzyjnych standardowych, według normy ASTM A450, podano w tabelce w Bwedług w przeliczeniu na cale i mm.
Rury są zazwyczaj dostarczane o wartościach tolerancji 0 +20% grubości ściany (obliczonej z wartości minimalnej grubości ściany).
Po uzgodnieniu rury precyzyjne są też dostarczane o wartościach 10% tolerancji grubości ściany (obliczonej z wartości średniej grubości ściany).

Długości rur precyzyjnych standardowych

(a) długości rur precyzyjnych z produkcji w zakresie 3 – 7 (9) m,
(b) długości przybliżone o tolerancji +/- 500 mm,
(c) długości dokładne o tolerancji +x / -0 mm (x wg uzgodnienia),
(d) długość maksymalna, po uzgodnieniu – 18 m

Przeprowadzanie prób rur precyzyjnych standardowych

Wyboru próby dokonuje się wg normy albo po uzgodnieniu z odbiorcą.

Próbami obowiązkowymi rur precyzyjnych są:

• analiza chemiczna,
• próba rozciągania,
• kontrola wymiarów,
• kontrola wizualna.

Próby specyficzne – Świadectwo odbioru prób 3.1.B (3.1.A, 3.1.C).

Próby fakultatywne:
(a) próba na ściskanie albo próba rozszerzalności,
(b) pomiar chropowatości i próby nieniszczące,
(c) dla wykazania wad podłużnych: prądy wirowe (normy EN 10893-2, E3; STN/ČSN 01 5054, PRP 02-74, SEP 1925, ASTM E 309, dla D > 6 mm, WT > 0,5 mm),
(d) przepływy rozproszone (normy EN 10893-3, F3; STN/ČSN 01 5047, SEP 1913, ASTM E 570, dla D > 32 mm, t > 2 mm) oraz
(e) próby ultradźwiękowe (normy EN 10893-10, U3; STN/ ČSN 01 5028, SEP 1915, ASTM E 213, dla D >10 mm, t > 2 mm),
(f) próby nieniszczące dla wykazania szczelności albo próba szczelności prądami wirowymi wg normy EN 10893-1.

Zakończenia rur precyzyjnych

*Rury ze stępionymi krawędziami zakończeń albo zakończeniem przystosowanym do spawania.*

Zakonczenia-rur-prostopadle-do-osi-podluznej-rury-i-bez-wiorow — *Zakończenia rur prostopadle do osi podłużnej rury i bez wiórów.*

Po uzgodnieniu można dostarczać rury z zakończeniami obrobionymi mechanicznie albo zamykanymi zatyczkami z tworzywa sztucznego.

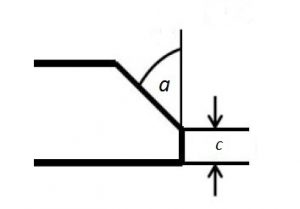

Stępienie krawędzi można stosować dla:

Rur o średnicy, D: 19,0 – 90,0 mm
Grubości ściany (t): 2,0 – 10,0 mm
Długości, L: 3 – 7 m
Kąta ścięcia, alfa: 30°+5°, 37,5°±2,5°, 45°±2,5°
Szerokości ścięcia, c: 1,6 ± 0,8 mm

Ochrona powierzchni rur precyzyjnych

Rury dostarczane są z ochroną przed korozją.

Rodzaj ochrony jest przedmiotem oddzielnego uzgodnienia.

Proszę o przesłanie oferty

Pakowanie rur precyzyjnych standardowych

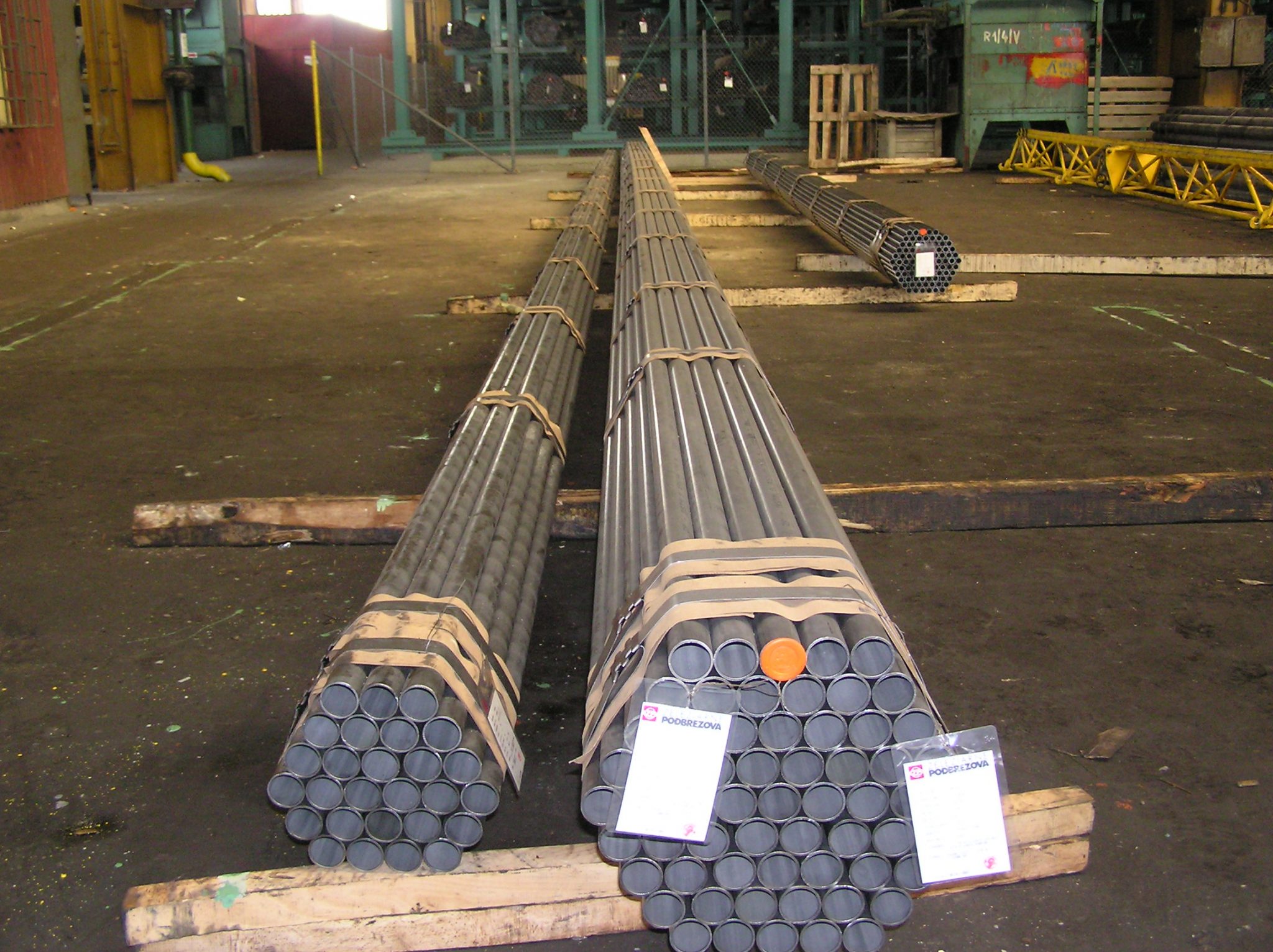

(a) rury związane taśmą stalową,

Pakowanie po uzgodnieniu:

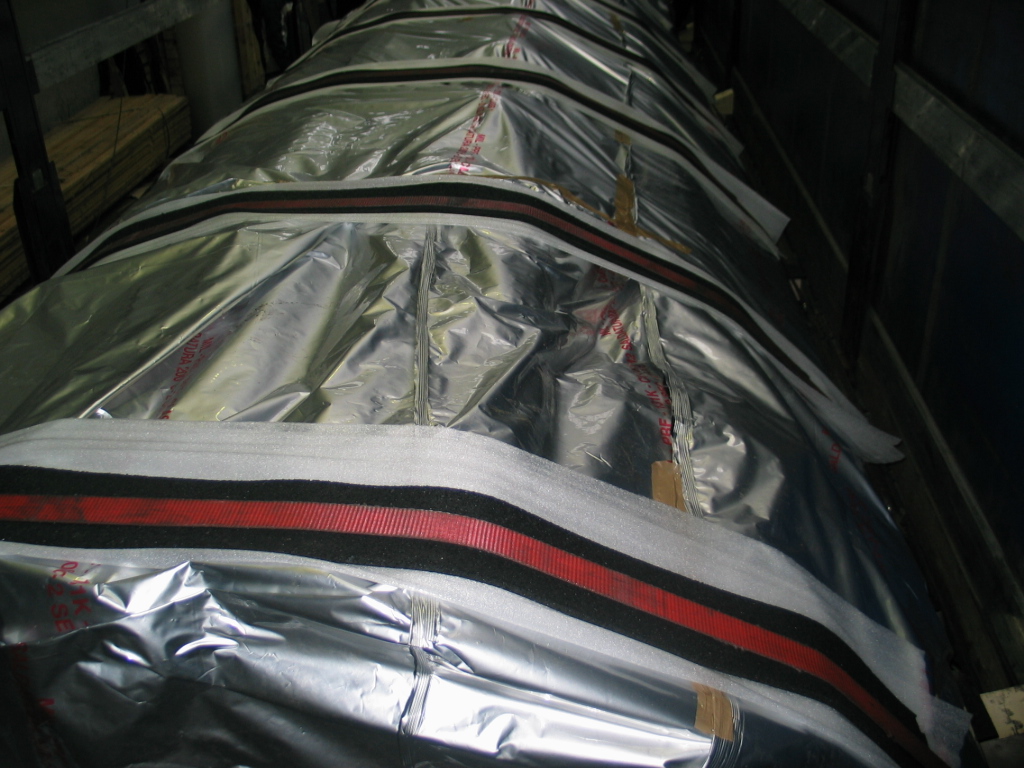

(b) wiązki rur zapakowane w folię albo jutę,
(c) wiązki rur zapakowane do drewnianych skrzyń.

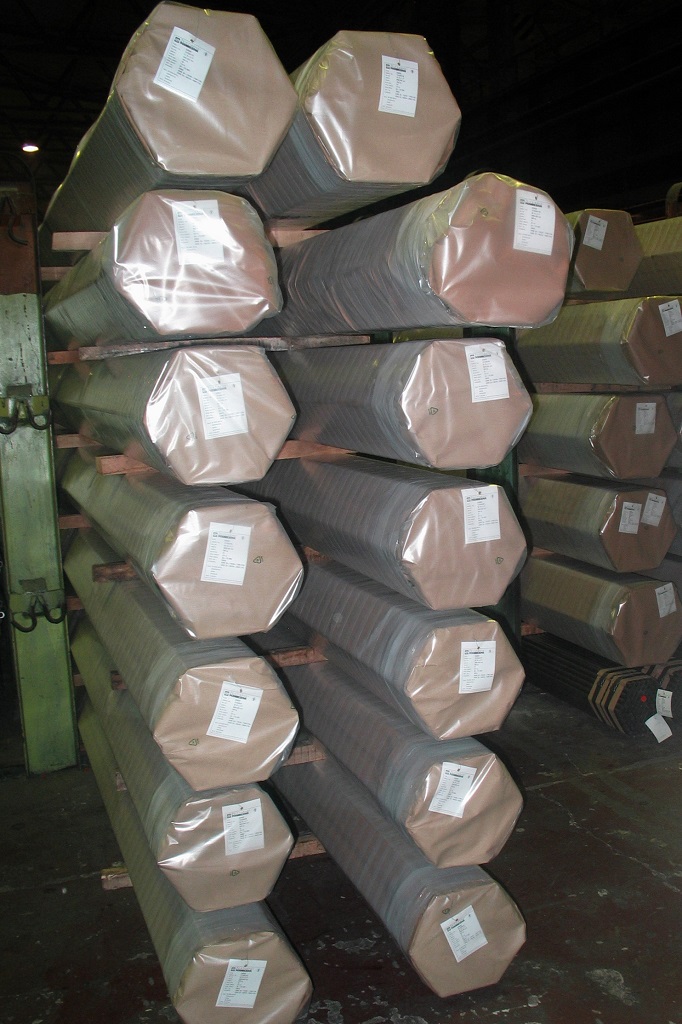

Rury dostarczane są w wiązkach o przekroju okrągłym albo sześciokątnym o maksymalnej masie do 2 000 kg.

Oznakowanie rur precyzyjnych i pakietów rur

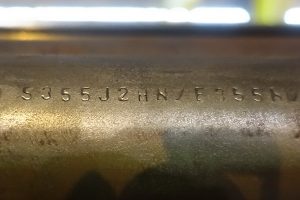

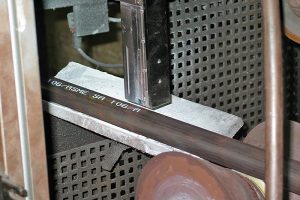

Oznakowanie rur precyzyjnych standardowych realizowane jest zgodnie z normą albo po uzgodnieniu za pomocą InkJet, lokalnie lub na całej długości rury.

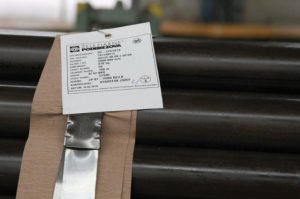

Pakiety rur są oznakowane jedną lub kilkoma tabliczkami z wymaganymi danymi.

Atesty dla rur precyzyjnych standardowych

Atesty wydawane są zgodnie z normami, przykładowo podajemy:
EN 10204

próby niespecyficzne 2.2,
próby niespecyficzne 3.1 albo 3.2

Płaskość rur precyzyjnych standardowych

Na płaskość rur mają wpływ właściwości mechaniczne stali użytych do ich produkcji.

Dla materiału o wartości płynności granicznej ReH <= 500 MPa płaskość ma wartość maksymalną równą 0,0015 x L (L – długość rury), dopuszczalna odchyłka płaskości na długości jednego metra wynosi zatem 1,5 : 1000.

Dla materiału o wartości płynności granicznej ReH > 500 MPa płaskość ma wartość maksymalną równą 0,0020 x L (L – długość rury), dopuszczalna odchyłka płaskości na długości jednego metra wynosi zatem 2 : 1000.

Stan dostawy standardowych rur precyzyjnych

Rury precyzyjne dostarczane są w następujących stanach. Chodzi o oznaczenie obróbki cieplnej według normy EN 10305-1.

+C Ciągnione na zimno / twarde.
Po ostatnim kształtowaniu na zimno termicznie nieobrabiane.

+LC Ciągnione na zimno / miękkie.
Po ostatniej obróbce termicznej poddane ciągnięciu na zimno z małym stopniem przetworzenia.

+SR Ciągnione na zimno i wyżarzane w celu usunięcia naprężeń.
Po ostatnim ciągnięciu na zimno rury są wyżarzane w atmosferze ochronnej w celu usunięcia naprężeń.

+A Wyżarzane.
Po ostatnim ciągnięciu na zimno rury są wyżarzane w atmosferze ochronnej.

+N Wyżarzanie normalizujące.
Po ostatnim ciągnięciu na zimno rury są poddane wyżarzaniu normalizującemu w atmosferze ochronnej.

Tutaj podano oznaczenia stanu materiału wg norm STN/ČSN 42 0002 i 42 0004, DIN 2391-2 i ASTM 519.
